KF NW Socket Weld Flanges
KF NW 10-160 Socket Weld Flanges (U.S.A Pipe/JIS Pipe)
Figure 2. KF NW Socket Weld Flanges

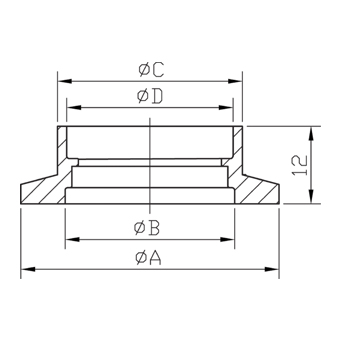

Figure 1. KF NW Socket Weld Flanges

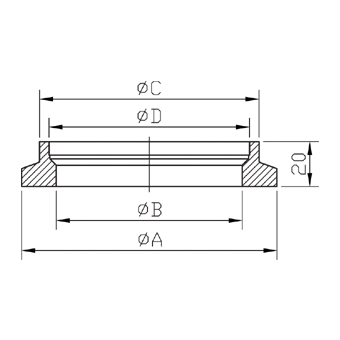

Figure 2. KF NW Socket Weld Flanges
‧材質: Stainless Steel / S.S.304
Part Number
Model Size
A
B
C
D
Pipe Type
Figure
我要詢價
KF10SWA13
KF NW 10
30
1.180
12.2
0.481
16.5
0.650
13
0.508
U.S.A
U.S.A
1
1
KF16SWA19
KF NW 16
30
1.180
17.2
0.680
20.5
0.807
19.3
0.760
U.S.A
U.S.A
1
1
KF25SWA26
KF NW 25
40
1.570
26.2
1.032
29
1.142
25.7
1.012
U.S.A
U.S.A
1
1
KF40SWA38
KF NW 40
55
2.160
41.2
1.623
44.7
1.760
38.4
1.511
U.S.A
U.S.A
1
1
KF50SWA51
KF NW 50
75
2.950
52.2
2.055
57.4
2.260
51.1
2.008
U.S.A
U.S.A
1
1
KF63SWA64
KF NW 63
87
3.425
70
2.756
67.5
2.657
63.7
2.508
U.S.A
U.S.A
1
1
KF80SWJ90
KF NW 80
114
4.488
83
3.268
98
3.858
89.5
3.008
JIS
JIS
2
2
KF100SWJ115
KF NW 100
134
5.276
102
4.016
118
4.646
114.5
4.008
JIS
JIS
2
2
KF160SWJ166
KF NW 160
190
7.480
153
6.024
174
6.850
165.5
6.020
JIS
JIS
2
2
注意:
‧如無特別標示單位, 所有尺寸皆為
公制 (mm)
.
‧FVAC 保留修改產品設計與規範之權利來提升產品品質.
