  CF Reducing Flanges
我要列印
CF 16-250 (Conflat Flange) Reducing Flange
CF (Conflat Flange) Reducing Flanges

CF (Conflat Flange) Reducing Flanges

‧材質： Stainless Steel / S.S.304

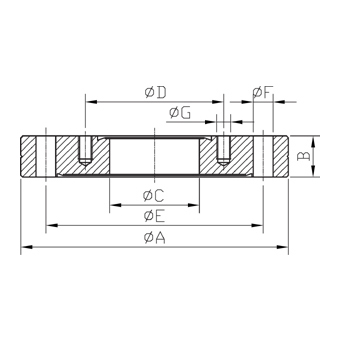

Part Number Model Size A B C D E F *No. G*No.
Tapped Bolt Holes		 我要詢價
CF35R16 2-3/4" (CF 35) 69.5 12.7 15.8 26.9 58.7 6.7*6 M4*6
CF63R16 4-1/2" (CF 63) 113.6 18 15.8 26.9 92.1 8.4*8 M4*6
CF63R35 113.6 18 38.1 58.7 92.1 8.4*8 M6*6
CF100R35 6" (CF 100) 151.6 20 38.1 58.7 130.3 8.4*16 M6*6
CF100R63 151.6 20 63.5 92.1 130.3 8.4*16 M8*8
CF150R35 8" (CF 150) 202.5 22 38.1 58.7 181 8.4*20 M6*6
CF150R63 202.5 22 63.5 92.1 181 8.4*20 M8*8
CF150R100 202.5 22 101.6 130.3 181 8.4*20 M8*16
CF200R35 10" (CF 200) 253.2 24.7 38.1 58.7 231.8 8.4*24 M6*6
CF200R63 253.2 24.7 63.5 92.1 231.8 8.4*24 M8*8
CF200R100 253.2 24.7 101.6 130.3 231.8 8.4*24 M8*16
CF200R150 253.2 24.7 152.4 181 231.8 8.4*24 M8*20
CF250R35 13-1/4" (CF 250) 336.5 28.5 38.1 58.7 306.5 10.3*30 M6*6
CF250R63 336.5 28.5 63.5 92.1 306.5 10.3*30 M8*8
CF250R100 336.5 28.5 101.6 130.3 306.5 10.3*30 M8*16
CF250R150 336.5 28.5 152.4 181 306.5 10.3*30 M8*20
CF250R200 336.5 28.5 203.2 231.8 306.5 10.3*30 M8*24

注意:
  ‧如無特別標示單位, 所有尺寸皆為公制 (mm).
  ‧FVAC 保留修改產品設計與規範之權利來提升產品品質.
