  Magnetic Rotary
我要列印
AFMWMR10
AFMWMR10-1

AFMWMR10-2

AFMWMR10-3
‧材質： S.S.304

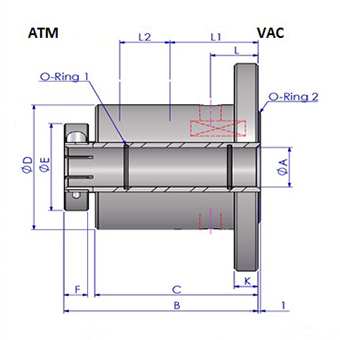

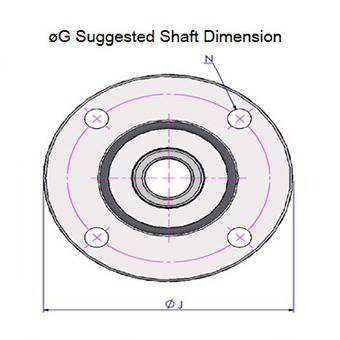

Part Number Model Size øA B C øD øE F øG J K L N L1 Bearing Position 1 L2 Bearing Position 2 O-Ring1 O-Ring2 Base Pressure Leak Rate Pressure Bias Temp. Range Applicable Gas Bearing Model Bearing Material Housing Material Shaft Material 我要詢價
AFM0020WMR10 0020 20+004/+0.02 123.5 109.5 78 44 10 20 -0.01 / -0.03 120 10 14.5 PD100/4-ø10 50 39 S20 G50 10-6 Pa <10-12 Pa*m3/sec 2.5 (kg/cm2) 0 ~ 80 (°C) 非活性/活性氣體 Inert Gas / Active Gas 7206CDB SUJ2 SUS304 SUS420
AFM0025WMR10 0025 25+004/+0.02 126 112 90 49 10 25 -0.01 / -0.03 145 10 13 PD120/4-ø12 52.5 39.5 S25 G60 10-6 Pa <10-12 Pa*m3/sec 2.5 (kg/cm2) 0 ~ 80 (°C) 非活性 / 活性氣體 Inert Gas / Active Gas 7207CDB SUJ2 SUS304 SUS420
AFM0030WMR10 0030 30+004/+0.02 130.5 116.5 96 54 10 30 -0.01 / -0.03 145 10 14 PD120/4-ø12 54 39 S30 G70 10-6 Pa <10-12 Pa*m3/sec 2.5 (kg/cm2) 0 ~ 80 (°C) 非活性 / 活性氣體 Inert Gas / Active Gas 7208CDB SUJ2 SUS304 SUS420
AFM0040WMR10 0040 40+005/+0.02 141 125 106 69 12 40 -0.01 / -0.03 160 12 12 PD135/4-ø12 57.5 41 S40 G80 10-6 Pa <10-12 Pa*m3/sec 2.5 (kg/cm2) 0 ~ 80 (°C) 非活性 / 活性氣體 Inert Gas / Active Gas 7210CDB SUJ2 SUS304 SUS420
AFM0050WMR10 0050 50+005/+0.02 147.5 131.5 132 79 12 50 -0.01 / -0.03 185 12 12.5 PD160/8-ø12 60 48 S50 G90 10-6 Pa <10-12 Pa*m3/sec 2.5 (kg/cm2) 0 ~ 80 (°C) 非活性 / 活性氣體 Inert Gas / Active Gas 7212CDB SUJ2 SUS304 SUS420

注意:
  ‧如無特別標示單位, 所有尺寸皆為公制 (mm).
  ‧FVAC 保留修改產品設計與規範之權利來提升產品品質.
